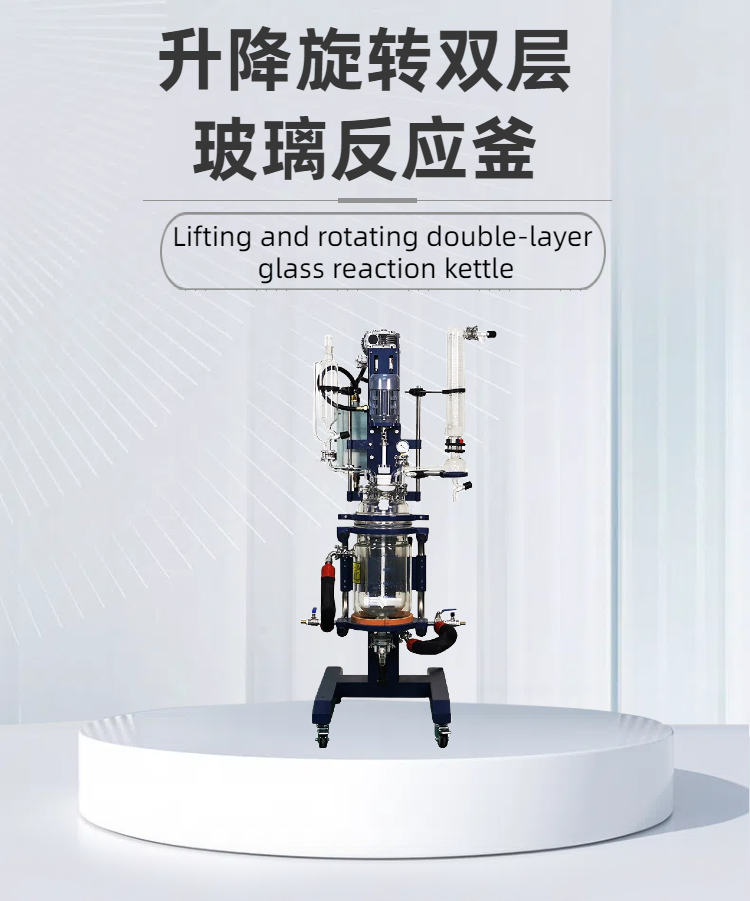

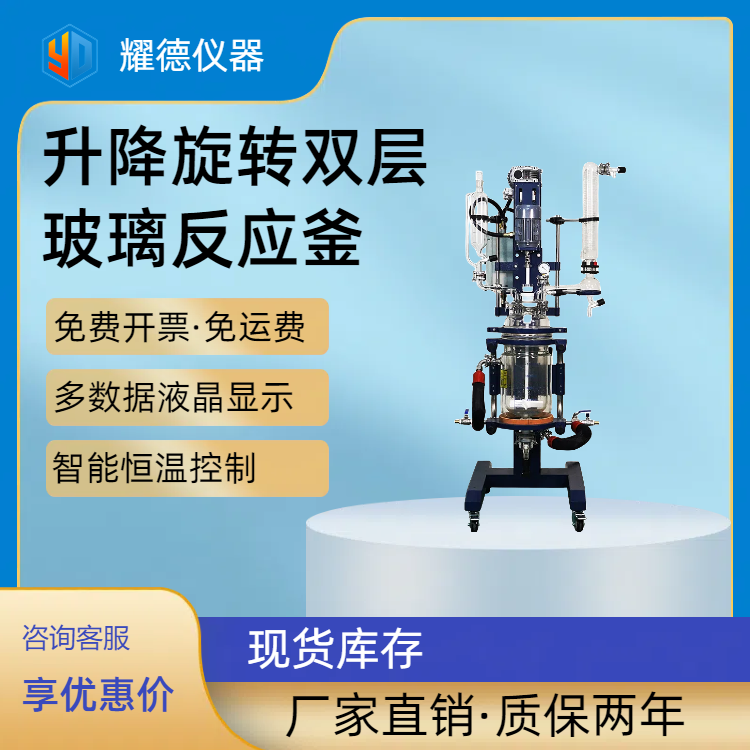

SJS212/10~50L升降型双层玻璃反应釜
项目描述 | 产品详情 |

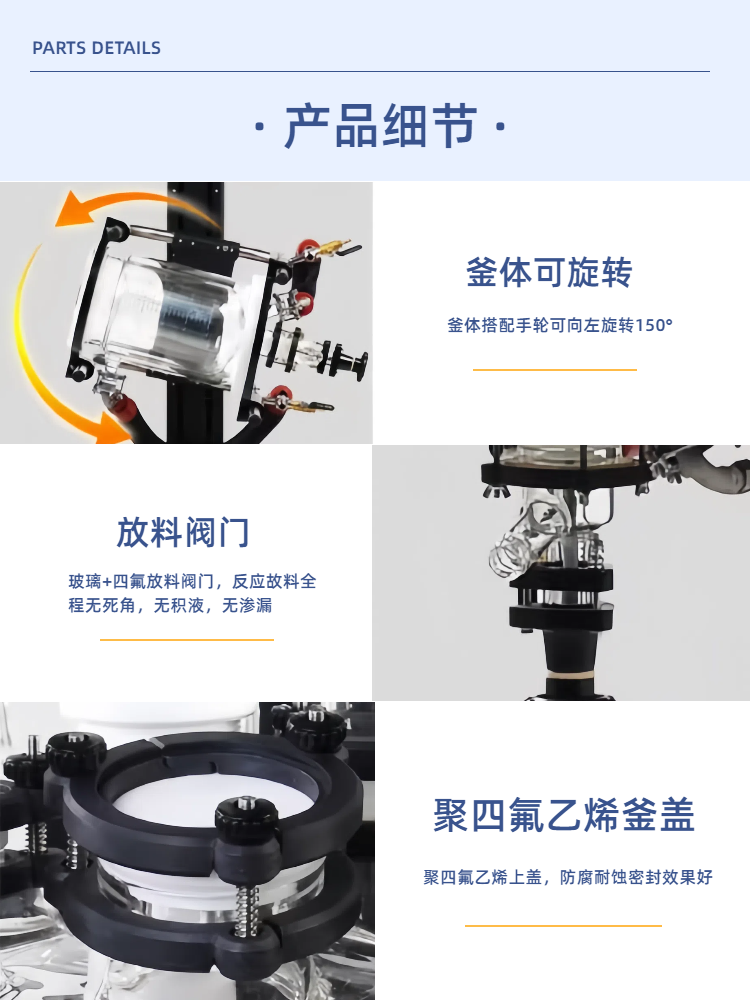

产品介绍 | SJS212 升降型双层玻璃反应釜,提供10L到50L各类产品,通过双层反应釜夹层,注入恒温的(高温或低温)热溶液或冷却液,对反应釜内的物料进行恒温加热或制冷,并且可以提供匀速搅拌。物料在反应釜内进行反应,并能控制反应溶液的蒸发与回流反应完毕,可使釜盖及搅拌系统整体升起,釜体旋转150度,可以直接倒出比较粘稠的物料,方便清洗釜体;液体物料也可从釜底的出料口放出,操作极为方便。 |
功能特点 | 1、反应釜釜体采用高硼硅玻璃(GG-17材质),有优良的物理化学性能,瓶体透明、可见反应液料。 |
2、主体采用不锈钢框架+铝合金材质,美观坚固耐腐蚀。 | |
3、不锈钢搅拌棒外包四氟,适用于多种溶剂搅拌,无污染耐腐蚀。 | |
4、搅拌电机、升降电机均采用低速增力电机,运转平稳、力矩大、无火花、寿命长。 | |
5、聚四氟乙烯组件+机械密封、专有技术、可保证良好的真空度且使用寿命长。 | |
6、本产品调速器为转速、温度双数显。转速可通过调速旋扭设定,直观方便;另配有釜内温度测温探头(PT100)(可显示釜内物料温度)。 | |
7、整体结构紧凑合理,设有带刹车万向轮,可整体移动,操作方便。 | |
8、无死角玻璃斜放料阀门,可有效减少搅拌死角,放料方便。 | |
9、本产品设有真空显示功能,对高沸点物料可以选择最佳工作真空度。 | |

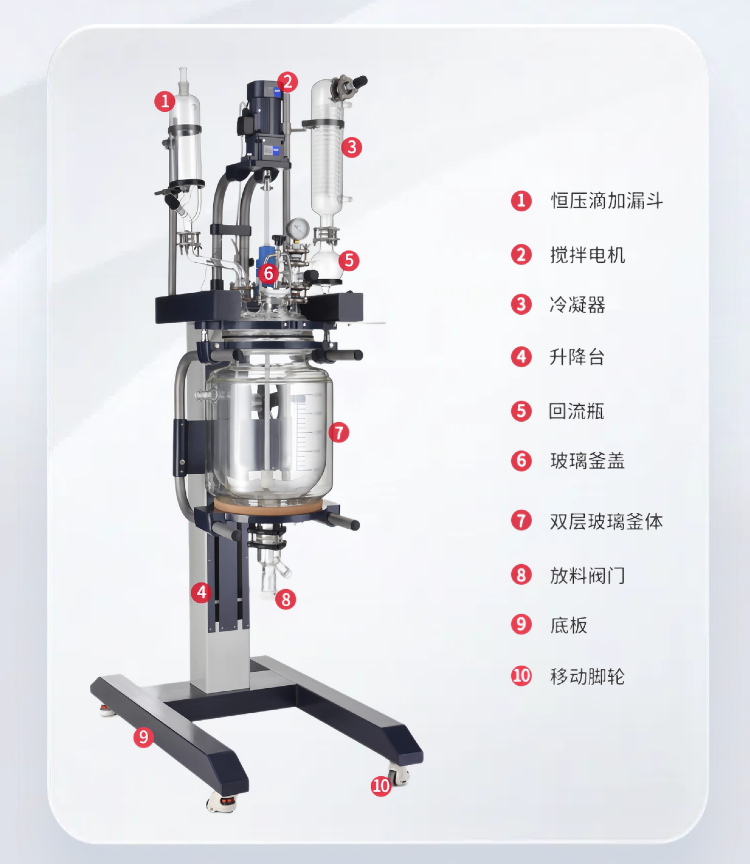

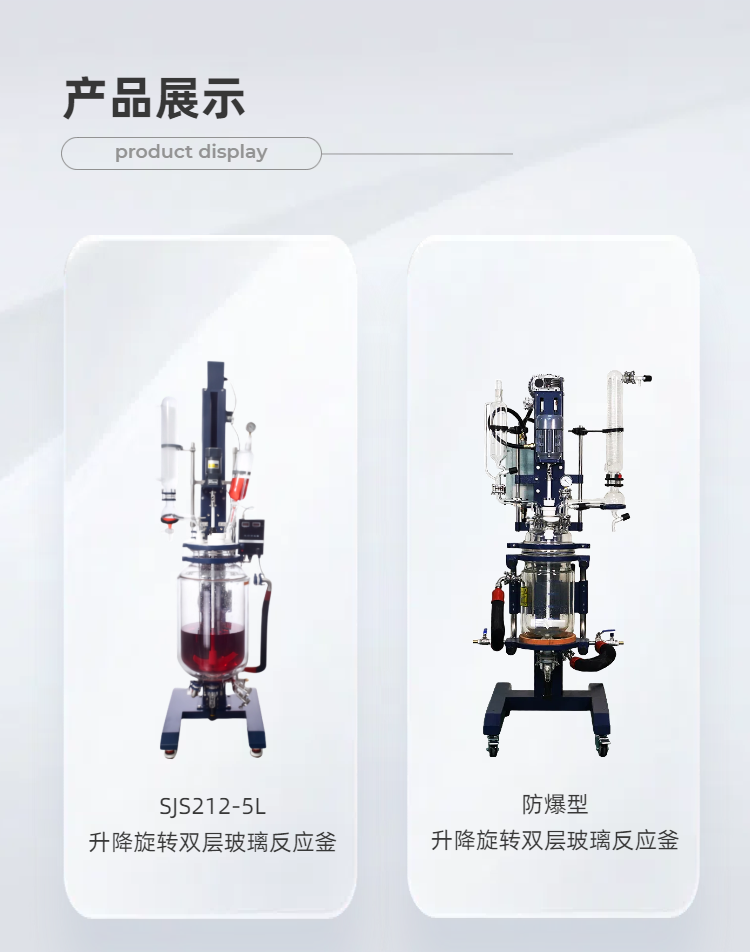

图片详解 |
基 本 参 数 | 规格型号 | SJS212-10L | SJS212-20L | SJS212-30L | SJS212-50L |
玻璃材质 | GG-17 | GG-17 | GG-17 | GG-17 | |
反应釜容量 | 10L 内径230mm外径330mm内长354mm | 20L 内径290mm外径365mm内长336mm | 30L 风径330mm外径365mm风长381mm | 50L 内径365mm 外径410mm 内长576mm | |
夹层容量 | 约7L | 约8L | 约9L | 约16L | |
电压/频率 | 220V/50HZ | 220V/50HZ | 220V/50HZ | 220V/50HZ | |
搅拌电机功率 | 90W1/3 | 120W1/3 | 120W1/3 | 120W1/3 | |
升降电机功率 | 40W1/12.5 | 40W1/12.5 | 40W1/12.5 | 40W1/12.5 | |
搅拌转速 | 0-680rpm/min | 0-680rpm/min | 0-680rpm/min | 0-680rpm/min | |
釜体温度范围 | -80℃~+250℃ | -80℃~+250℃ | -80℃~+250℃ | -80℃~+250℃ | |
控温精度 | ±1℃ | ±1℃ | ±1℃ | ±1℃ | |
真空度 | 0.098Mpa | 0.098Mpa | 0.098Mpa | 0.098Mpa | |
釜盖φ265mm六口 | 搅拌口 φ50mm螺纹口 冷凝回流口 50#球磨口 恒压漏斗口 40#标口 减压口 34#标口 测温口 24#标口 固体加料口 φ80mm螺纹口,内径50#mm | ||||
放料口离地 | 400mm | 400mm | 400mm | 400mm | |
搅拌轴径 | 15mm | 15mm | 15mm | 15mm | |
主机升降行程 | 600mm(实际以搅拌棒离开釜盖上口50mm为准) | 640mm(实际以搅拌棒离开釜盖上口50mm为准) | 660mm(实际以搅拌棒离开釜盖上口50mm为准) | 740mm(实际以搅拌棒离开釜盖上口50mm为准) | |
釜体旋转 | 向左旋转150℃ | 向左旋转150℃ | 向左旋转150℃ | 向左旋转150℃ | |
机器尺寸 | 700×850×(1820-2250升起后)mm宽深高 | 750×920×(1920-2400升起后)mm宽深高 | 750×950×(2150-2700升起后)mm宽深高 | 750×950×(2320-2950升起后)mm宽深高 | |
净重 | 120Kg | 130Kg | 142Kg | 148Kg | |
包装尺寸 | 1870×600×1020mm木箱1.15m³ | 2180×680×1080mm木箱1.6m³ | 2380×680×1080mm木箱1.75m³ | ||
重量 | 170Kg | 185Kg | 205Kg | 225Kg | |
功 能 配 置 | 调速方式 | 变频调速 | |||
电机配置 | 低速增力电机,速比3:1 | ||||
转速显示方式 | 数字显示 | ||||
温度显示方式 | PT100传感器数字显示 | ||||
密封方式 | 机械密封,φ50法兰搅拌口 | ||||
搅拌桨 | Φ17×700H(mm)叶震150mm | Φ17×750H(mm)叶震190mm | Φ17×1000H(mm)叶震190mm | Φ17×1000H(mm)叶震190mm | |
冷凝器 | Φ100×600H(mm)下φ60法兰口 | Φ100×600H(mm)下φ60法兰口 | Φ120×600H(mm)下φ60法兰口 | Φ120×600H(mm)下φ60法兰口 | |
冷凝器面积 | 0.4m³ | 0.4m³ | 0.5m³ | 0.5m³ | |
回流弯头 | 上φ60法兰口 左50#球磨塞 | 上φ60法兰口 左50#球磨塞 | 上φ60法兰口 左50#球磨塞 | 上φ60法兰口 左50#球磨塞 | |
恒压漏斗容量 | 1L 上29#标口配玻璃塞 下40#标塞 下配40#标口×40#标塞 S型转接头与釜盖连接 | 1L 上29#标口配玻璃塞 下40#标塞 下配40#标口×40#标塞 S型转接头与釜盖连接 | 2L 上29#标口配玻璃塞 下40#标塞 下配40#标口×40#标塞 S型转接头与釜盖连接 | 2L 上29#标口配玻璃塞 下40#标塞 下配40#标口×40#标塞 S型转接头与釜盖连接 | |
减压阀 | 34#标塞阀 放气咀(宝塔接头)外径12mm | ||||
夹层进出循环口 | Φ45mm法兰口配套6分缓冲装置,外接口4分丝口 | ||||
放料口 | Φ75mm法兰 φ33mm放料孔 斜出料口(宝塔接头)φ34mm 离地300mm | Φ75mm法兰 φ33mm放料孔 斜出料口(宝塔接头)φ34mm 离地290mm | |||
固体加料 | Φ80法兰口配四氟盖 | ||||
放料方式 | 斜出料式四氟放料阀,φ80法兰口 | ||||
真空抽气咀 | 宝塔接头外径12mm | ||||
冷凝盘管进出循环咀 | 宝塔接头外径15mm | ||||
搅拌连接方式 | 万向节连接 | ||||
搅拌棒 | 描式不锈钢棒,外包四氟 | ||||
可 选 配 置 | 主体支架 | 托盘式 | |||
收集装置 | 收集瓶 | ||||
防爆 | 防爆变频器、防爆电机 | ||||
主体部分 | 喷塑或喷四氟 | ||||
保温装置 | 保温棉 | ||||
密封部分 | 陶瓷轴承、机械密封 | ||||
冷凝器 | 卧式冷凝器可降低整体高度 | ||||
釜盖 | 定做四氟釜盖 |
